车载obc高温耐久老化房能提供车载obc测试所需的高温老化条件，从老化过程中筛选不良品，提高产品品质。产品配有所需单相ac和三相ac，同时还提15ov~850vdc电源供给dc-dc产品供电，can通讯控制和读取产品相关数据，lv/hv回馈负载给产品加载，监控系统读取和保存测试数据，并且可以上传到mes系统。

下面，我们来对车载obc高温耐久老化房的设计做个简单了解。

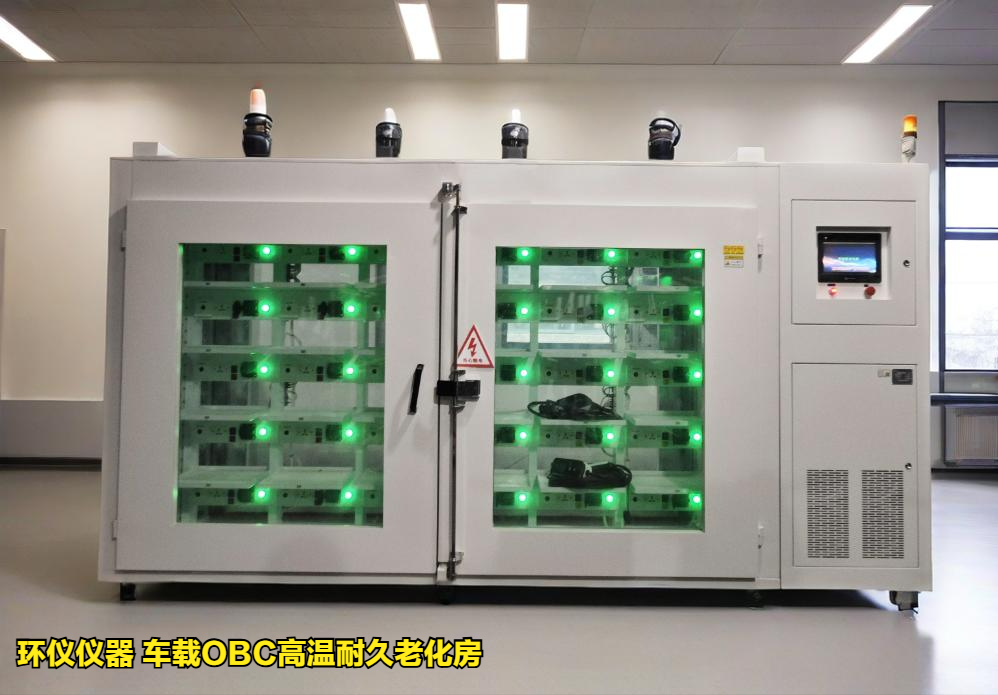

产品名称：环仪仪器 车载obc高温耐久老化房

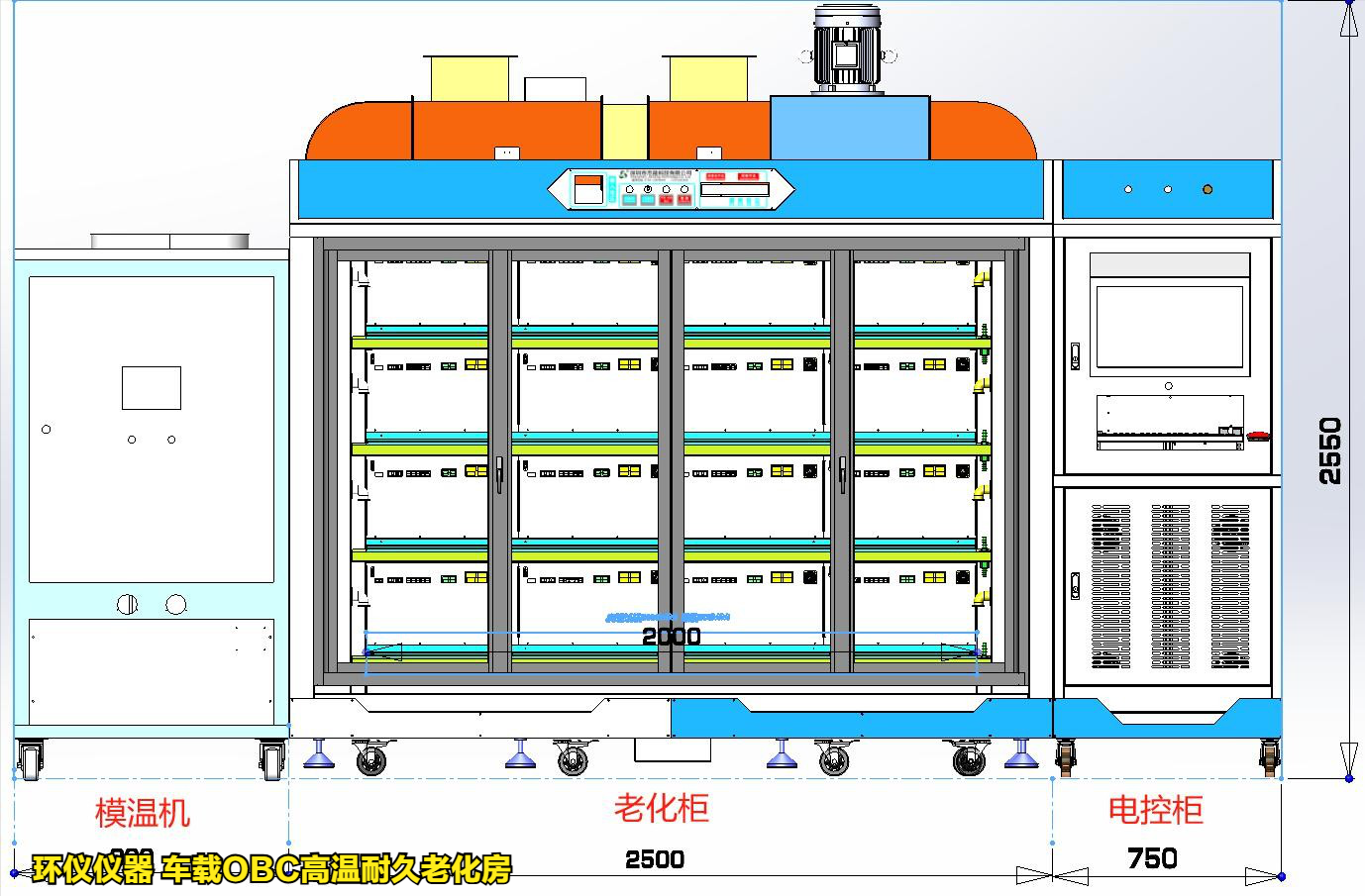

系统结构：系统由一个老化柜、一个控制柜、一台水冷机组成，总尺寸:2500l*1400w*2080h 750*1400*2080h。

1.温控设计（负载区）

1）负载区与产品区隔离，单独温控，负载区门配备防尘网。

2）负载区设置排风口。

3）负载区使用温控排风系统，进风 口温度控制≤45℃。

4）负载区设置1个温度探头采集温度。

5）负载区采用风冷设计。

2.温控设计（产品区）

1）产品区与负载区隔离，单独温控。

2）产品放置区环境温度：常温至60℃±5℃， (如要求低于环境温度需配水塔）。

3）老化产品水道水温：40至80℃±3℃，冷水机排热通过管道排到车间外。

4）发热丝由固态继电器（ssr）控制。

5）温控硬件：plc 温度模块控制，电脑监控。

6）温度探头：产品区设置4个探头，每层一个，加热区1个，负载区1个。

7）产品区和负载区的温度可设置极限温度，超温时切断产品的供电和加热，并进行声 光报警。

8）产品区设置独立的进风口和排风口。

老化模式：

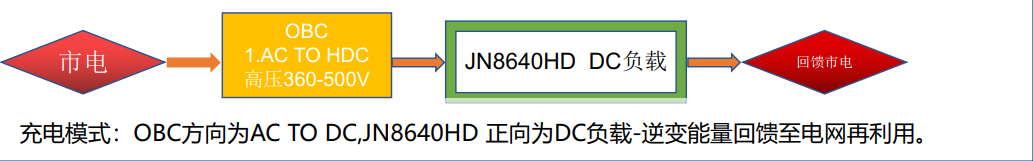

充电模式：obc方向为actodc，jn8640hd正向为dc负载-逆变能量回馈至电网再利用。

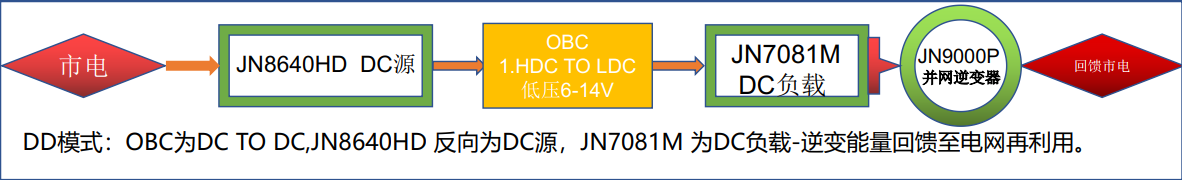

dd模式：obc为dctodc，jn8640hd反向为dc源，jn7081m为dc负载-逆变能量回馈至电网再利用。

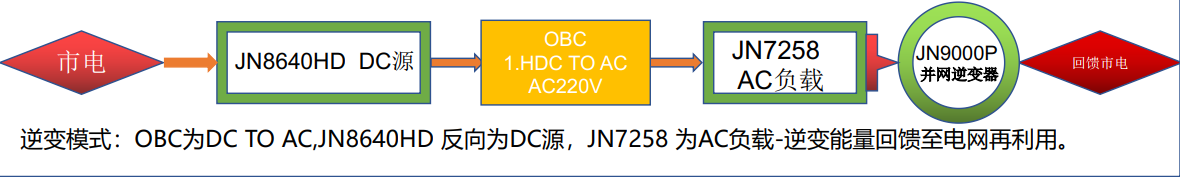

逆变模式：obc为dctoac，jn8640hd反向为dc源，jn7258为ac负载-逆变能量回馈至电网再利用。

如有车载obc高温耐久老化房的选型疑问，可以咨询环仪仪器相关技术人员。
